Tvíhliða miðopnunarhurðarbúnaður fyrir palldyr THY-LD-B
1. Opnunaraðferðin er að opna hurðarspjaldið og standast 45 kg höggpróf með pendúl.
2. Hurðin er þvinguð til að lokast með þungum hamar og þungi hamarinn og leiðarrörið eru sett á innri hlið pallhurðarinnar.
3. Hurðarlásinn hefur staðist próf hjá National Elevator Inspection Center og fengið CE og CU-TR vottun.
4. Viðeigandi spenna hurðarlásar: ≤ AC230V, ≤ DC110V.
1. Uppsetning á þröskuldi og hurðarhlíf
1.1. Ákvarðið inn- og útgangsstöðu þröskuldsins í samræmi við stærð lyftihússins; stillið miðju þröskuldsins þannig að það sé það sama og miðju inn- og útgangs og merkið miðju þröskuldsins; stillið hæð þröskuldsins þannig að hún sé minni en 1/1000; Yfirborð til að koma í veg fyrir að vatn komist inn í lyftihúsið.

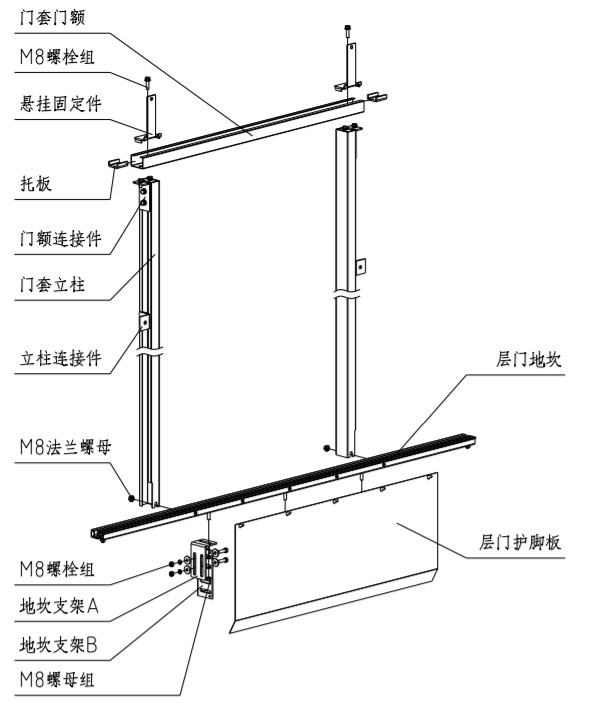

1.2. Setjið saman hurðarhlífarsúluna og hurðarhlífarhurðina með tengistykkjanum og setjið upp festingarhlutina; setjið hurðina á þröskuldinn, stillið lóðrétta hurðarhlífarsúluna þannig að hún sé minni en 1/1000; miðja hurðarhlífarinnar sé í samræmi við miðju inngangs- og útgangsopsins. Mæling á miðju þröskuldsins er á stærð neðra ennisflatar hurðarhlífarinnar og efra plans þröskuldsins er nettóhæð hurðarinnar. Eftir að stillingunni er lokið skal læsa M8 flansmötunni. Eftir að stærðin hefur verið stillt skal festa tengistykkið við vegginn.
1.3. Festið táhlífina á palldyrunum á þröskuldinum.

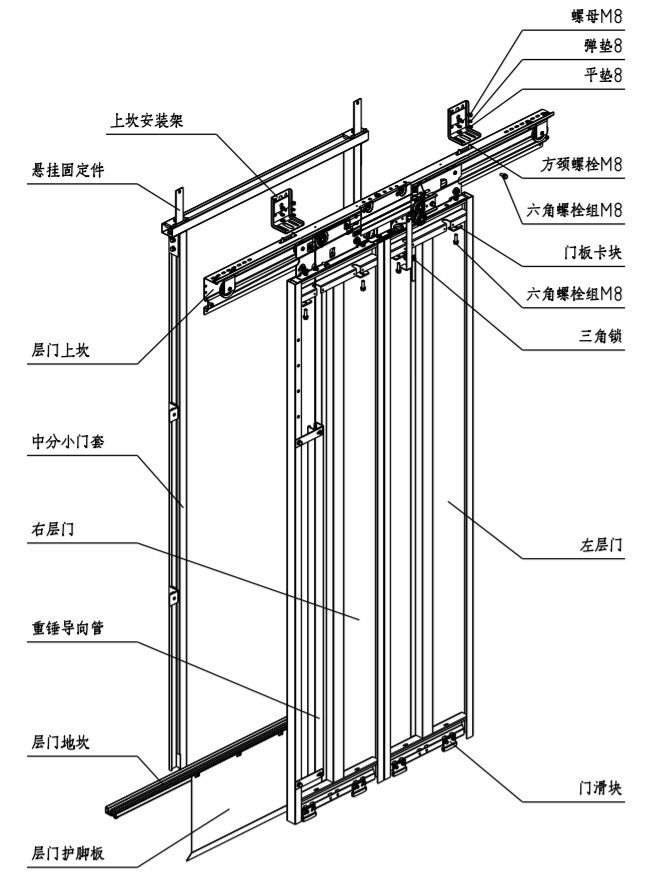

2. Uppsetning á hurðarbúnaði á pallinum

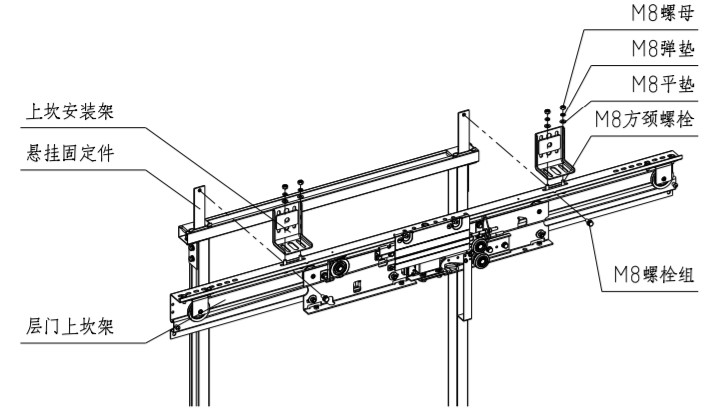

2.1. Stillið efri þröskuldsgrind palldyranna saman við kjálkann neðst á fjöðrunarfestingunni og læsið efri þröskuldsgrindinni og fjöðrunarfestingunni á palldyrunum með M8*20 boltahópnum.
2.2. Festið efri þröskuldsfestingarrammann við vegg lyftihússins með útvíkkunarboltum eða boltum í gegnum vegginn. Efri þröskuldsfestingarramminn og efri þröskuldur palldyranna eru tengdir saman með M8 ferköntuðum boltum.
2.3. Stillið efri þröskuld pallhurðarinnar til vinstri og hægri til að miðja hurðarinnar opnist og miðja inngangs- og útgangs sé jöfn.
2.4. Stillið lóðrétta stöðu gólfsins í hurðarbúnaðinum á pallinum. Stillið lóðrétta stöðu gólfsins í hurðarbúnaðinum á pallinum að ±0,5 mm með því að leggja lóðrétta línu eða taka viðmiðun á bílhurðarþröskuldinum.

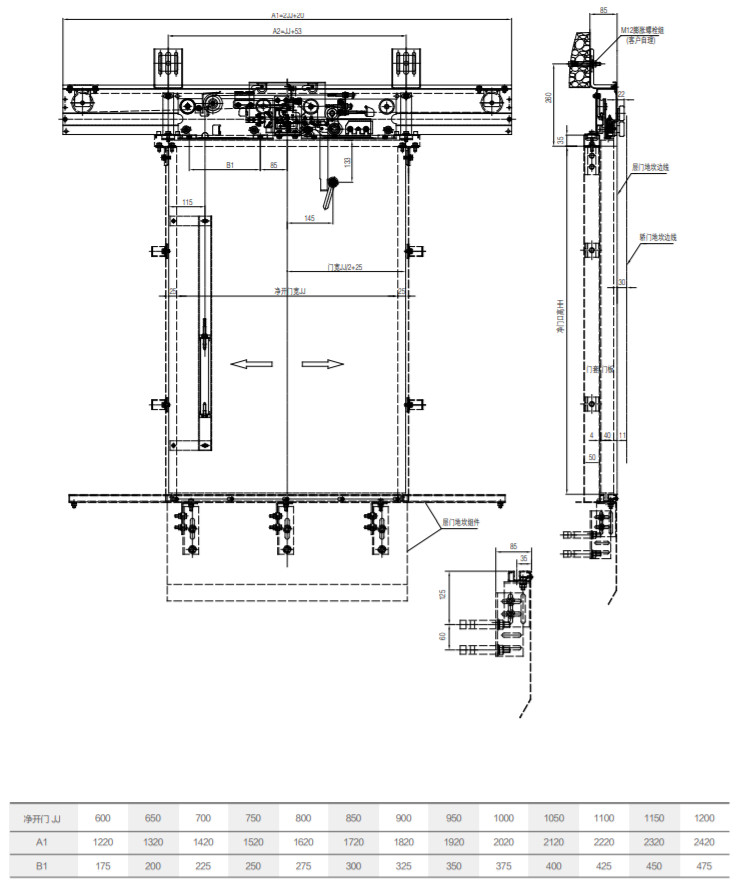

2.5 Eftir að hafa farið yfir helstu færibreytur uppsetningar á þröskuldsgrindinni á eftirfarandi gólfhurðum, herðið alla uppsetningarbolta:

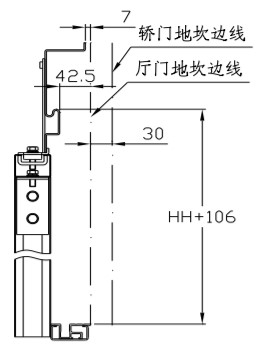

Hæð efri þröskuldsramma palldyrnar: fjarlægðin milli efri yfirborðs leiðarsteina efri þröskuldsramma palldyrnar og þröskulds palldyrnar er HH+106 mm;
Miðja efri þröskuldsgrindar palldyranna: frávikið milli miðju efri þröskuldsgrindar palldyranna og miðju inngangs- og útgangshurðarinnar er ±1 mm;
Fjarlægðin milli efri þröskulds stýris pallhurðarinnar og þröskulds bílhurðarinnar: fjarlægðin milli efri þröskulds stýris pallhurðarinnar og þröskulds pallhurðarinnar er 42,5 mm og fjarlægðin frá þröskuldi bílhurðarinnar er 72,5 mm.
Hæð efri þröskuldsramma palldyrnar: fjarlægðin milli efri yfirborðs leiðarsteina efri þröskuldsramma palldyrnar og þröskulds palldyrnar er HH+106 mm;
Miðja efri þröskuldsgrindar palldyranna: frávikið milli miðju efri þröskuldsgrindar palldyranna og miðju inngangs- og útgangshurðarinnar er ±1 mm;
Fjarlægðin milli efri þröskulds stýris pallhurðarinnar og þröskulds bílhurðarinnar: fjarlægðin milli efri þröskulds stýris pallhurðarinnar og þröskulds pallhurðarinnar er 42,5 mm og fjarlægðin frá þröskuldi bílhurðarinnar er 72,5 mm.
